Обяснение на скоростта на конвейера за запояване с препълване: Как да оптимизирате SMT качеството и производителността

Скоростта на конвейера за повторно запояване е един от най-критичните, но често подценявани параметри вSMT монтаж. Той влияе пряко върху преноса на топлина, образуването на спойка и общата производствена ефективност. Неправилно зададената скорост може да доведе до дефекти като студени запоени съединения, прекомерни кухини, изкривяване на печатни платки или повреда на компоненти.



В тази статия обясняваме каква е скоростта на конвейера за запояване с препълване, как влияе върху качеството на запояване и как да го оптимизирате в реални производствени среди-въз основа на практически опит отSMT работилницата на TECOO.



Каква е скоростта на конвейера за повторно запояване?

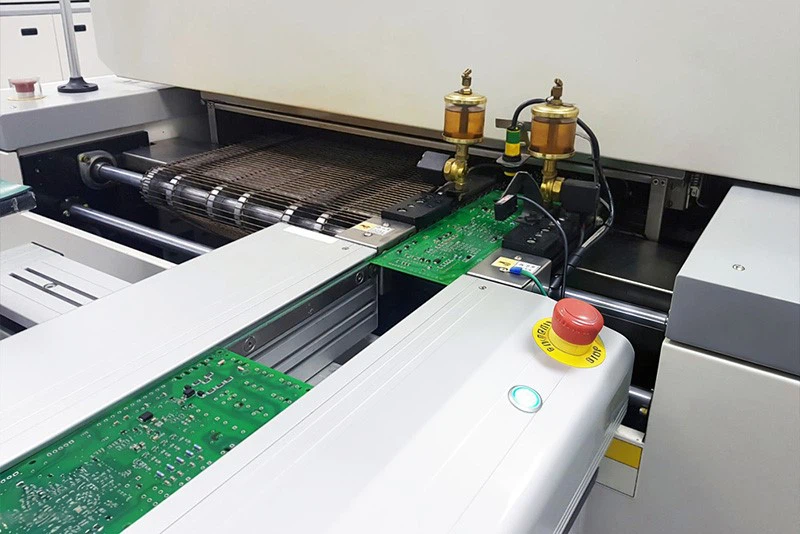

Скоростта на конвейера за повторно запояване се отнася до скоростта, с която печатната платка преминава през нагревателните зони на пещта за повторно запояване. Обикновено се измерва в сантиметри в минута (cm/min) или инчове в минута (in/min).

Скоростта на конвейера не работи независимо. Работи заедно с:

• Температурен профил на препълване
• Поведение при активиране на потока
• Термична маса на PCB
• Тип и оформление на компонента

Заедно тези фактори определят дали спойките се образуват правилно и надеждно.





Защо скоростта на конвейера е от решаващо значение в процеса на запояване с претопяване

Контрол на времето за термично престой

Скоростта на конвейера определя колко дълго печатната платка остава във всяка зона на пещта за повторно оформяне, включително:

• Предварително загряване
• Накисване
• Reflow (време над ликвидус)
• Охлаждане

Прецизният контрол на скоростта осигурява равномерно нагряване, правилно топене на спояващата паста и достатъчно отделяне на газ. Това помага за предотвратяване на дефекти като не-намокряне, надгробна плоча или студени фуги.

Рискове от неправилна скорост на конвейера

• Твърде бързо:

Недостатъчно предварително загряване, непълно активиране на потока, уловени летливи вещества и по-високи нива на празнота.

• Твърде бавно:

Прегряване на компоненти, деформация на печатни платки, карбонизация на потока и намалена производителност.



Ключови фактори, които влияят върху настройките на скоростта на конвейера за препълване

Дизайн и материали на печатни платки

Дебелината на платката, броят на слоевете, разпределението на медта и типът на субстрата (напр. FR-4 или високо-честотни материали) определят топлинния капацитет. По-дебелите или медни дъски обикновено изискват по-бавни скорости на конвейера, за да осигурят проникване на топлина.

Тип и оформление на компонента

Сглобките с висока -плътност, използващи BGA, QFN или компоненти с фина стъпка, изискват по-строг термичен контрол. По-ниските скорости спомагат за постигане на равномерно запояване и намаляват риска от дефекти.

Характеристики на спояващата паста

Различни спойващи сплави (като SAC305 или SnPb) и флюсови системи имат уникални точки на топене и прозорци на активиране. Скоростта на конвейера трябва да съответства на препоръчания профил на преформатиране на спояващата паста.

Дизайн на фурна за преформулиране

Горещ{0}}конвекционните, инфрачервените и хибридните фурни за претопяване имат различна ефективност на топлопредаване. Скоростта на конвейера трябва да бъде калибрирана според метода на нагряване на пещта и характеристиките на въздушния поток.



Как скоростта на конвейера влияе върху качеството на запояване

Дефекти, причинени от прекомерна скорост

• Лошо омокряне на спойка:Flux не се активира напълно, което води до слаби или непълни стави.
• Напукване от термичен стрес:Бързите температурни промени увеличават риска от микропукнатини, особено в керамични компоненти и големи интегрални схеми.
• Повишено уриниране:Летливите вещества не могат да избягат навреме и се улавят в разтопена спойка.

Проблеми, причинени от твърде ниска скорост

• Повреда на компоненти и печатни платки:Продължителното излагане на високи температури може да увреди чувствителните-на топлина части или да причини обезцветяване и разслояване на PCB.
• Карбонизация на остатъчен поток:Твърдите остатъци могат да попречат на електрическите тестове и дългосрочната-надеждност.
• По-ниска производствена ефективност:Намалената скорост на конвейера директно ограничава производителността и увеличава единичните разходи.



Най-добри практики за оптимизиране на скоростта на конвейера за повторно запояване

Оптимизиране на скоростта въз основа на характеристиките на PCB

1. Започнете с термично профилиране

Използвайте термодвойки или инструменти за профилиране, за да измервате температурни криви при различни скорости. Уверете се, че пиковата температура и времето над ликвидус отговарят на спецификациите на пастата за запояване.

2. Използвайте сегментиран контрол на процеса

Съвременните фурни за преформатиране позволяват зоново-оптимизиране. Например:

• По-ниска скорост в зоната за предварително нагряване за равномерно повишаване на температурата
• Оптимизирана скорост в зоната за преформатиране, за да се ограничи излагането на висока{0}}температура

3. Следвайте препоръките за спояваща паста

Използвайте препоръчания от доставчика топлинен профил, за да изчислите подходящ диапазон на скоростта, като обикновено позволявате ±10% граница на настройка.





Координирано регулиране на параметрите на пещта за препълване

• Синхронизация на температурата и скоростта:

Увеличаването на скоростта на конвейера изисква по-високи температури на зоната, за да се поддържа достатъчна топлинна мощност.

• Оптимизиране на въздушния поток:

В-фурните с принудителна конвекция по-високият въздушен поток подобрява преноса на топлина, но трябва да се контролира, за да се избегне изместването на малки компоненти.

• Калибриране на конвейерната система:

Редовно проверявайте верижните или мрежестите ремъци, за да осигурите стабилна работа-без вибрации.



Мониторинг на процеси и непрекъснато подобрение

• Профилиране-в реално време:

Използвайте системи за температурно профилиране (напр. KIC), за да проследявате непрекъснато действителните топлинни криви.

• AOI и SPI корелация:

Анализирайте дефектите на спойката и поставете данни за обема заедно със скоростта на конвейера, за да идентифицирате тенденциите на процеса.

• DOE-базирана оптимизация:

Приложете Дизайн на експерименти (DOE) за нови продукти, за да дефинирате стабилни прозорци на скоростта и да стандартизирате процесите.



Приложения-в реалния свят от SMT семинара на TECOO

Случай 1: Високо{1}}комуникационни печатни платки

• Предизвикателство: ПХБ с дебелина 2,4 mm с множество заземени слоеве показаха студени запоени съединения по краищата.
• Решение: Намалена скорост от 85 см/мин на 70 см/мин и повишена температура на предварително загряване с 10 градуса.
• Резултат: Степента на празнини спадна от 15% до под 5%, с видимо подобрено качество на спойката.

Случай 2: Миниатюрна носима електроника

• Предизвикателство: Тънките 0,6 mm печатни платки се деформират при висока скорост и претърпяват термични повреди при ниска скорост.
• Решение: Мрежест лентов транспортьор при 65 см/мин, намален въздушен поток и добавени опорни приспособления.
• Резултат: Добивът се увеличи от 92% на 99,5%, като деформацията се контролира под 0,1%.

Случай 3: Смесен монтаж с олово и -без олово

• Предизвикателство: Противоречиви термични изисквания на една и съща печатна платка.
• Решение: Задайте базова скорост от 75 cm/min и използвайте селективна топлоизолация за оловни зони.
• Резултат: Надеждни споени съединения за двете сплави и по-широк процесен прозорец.



Заключение: Скоростта на конвейера е стратегически SMT параметър на процеса

Скоростта на конвейера за запояване чрез препълване не е просто числова настройка-това е стратегически параметър, който интегрира термодинамиката, науката за материалите и производителността на оборудването. В TECOO ние използваме-управляван от данни, фокусиран-инженеринг подход, за да синхронизираме скоростта на конвейера с цялата верига на SMT процеса, като гарантираме високо качество на запояване и ефективно масово производство.



Тъй като IoT{0}}оборудването и AI-управлението на процесите продължават да се развиват, адаптивната-оптимизация на скоростта на конвейера в реално време ще играе ключова роля в бъдещето на интелигентните SMTпроизводство.
